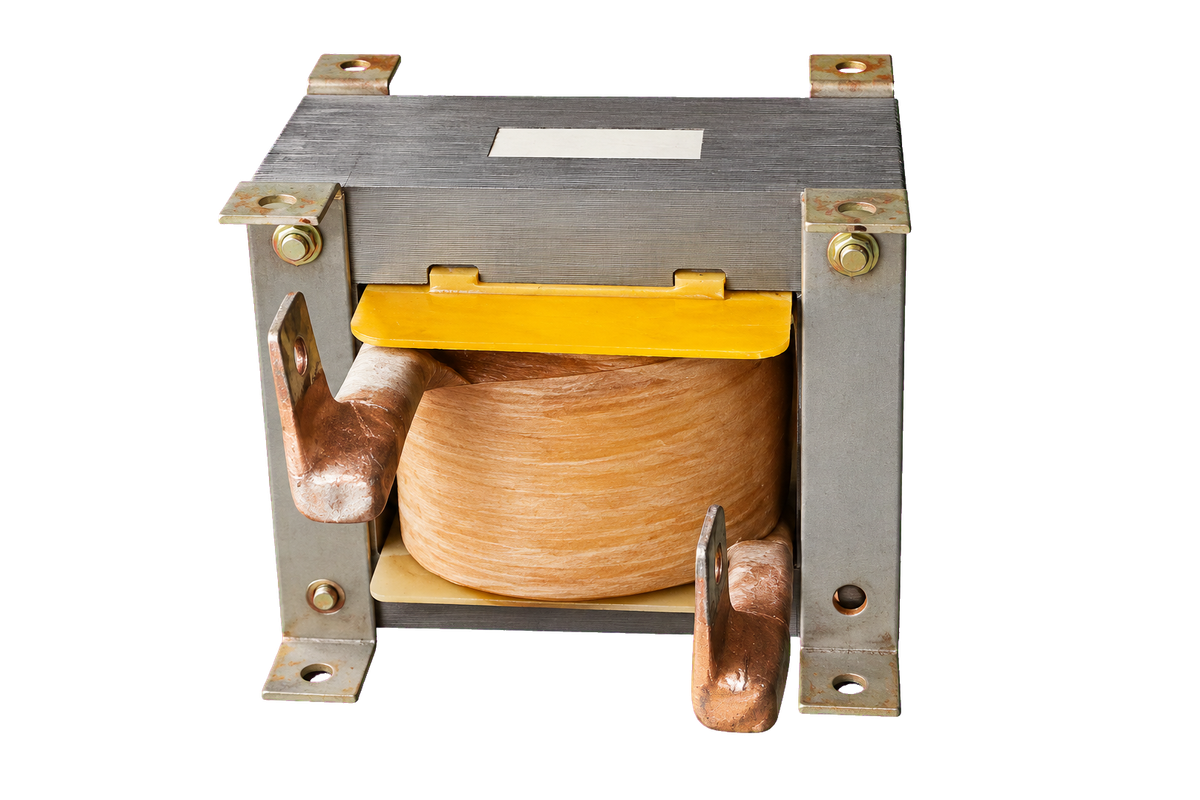

产品特点
- 主要作用
- 限制直流回路中的交流纹波，起到平波作用。
- 系列规格
- 380 V配套系列，常用变频器功率30–400 kW。
- 配套条件
- 按电感量、电流、直流回路及安装尺寸确认。
应用领域变频器直流回路及电源平波配套。
技术参数
| 项目 | 指标 |
|---|---|
| 主要选型参数 | 电感量、电流、工作电压与频率 |
| 结构与连接 | 按对应型号图纸确认 |
| 绝缘与温升 | 按工作条件及设计要求确认 |
电气参数及外形尺寸以具体型号的确认图纸为准。
规格选型
| 序号 | 变频器功率（kW） | 电抗器型号 | 外形尺寸（mm） a×b×h | 重量（kg） |
|---|---|---|---|---|
| 1 | 30 | DCL-100A | 155×180×135 | 10 |
| 2 | 37 | DCL-130A | 155×195×135 | 12 |
| 3 | 37 | DCL-150A | 155×210×135 | 13 |
| 4 | 55 | DCL-180A | 175×210×150 | 15 |
| 5 | 75 | DCL-230A | 175×220×150 | 17 |
| 6 | 90 | DCL-270A | 175×230×150 | 19 |
| 7 | 110 | DCL-330A | 200×240×170 | 22 |
| 8 | 132 | DCL-380A | 200×255×170 | 25 |
| 9 | 160 | DCL-460A | 200×275×170 | 28 |
| 10 | 185 | DCL-540A | 230×280×195 | 34 |
| 11 | 200 | DCL-580A | 230×290×195 | 37 |
| 12 | 220 | DCL-640A | 230×300×195 | 40 |
| 13 | 250 | DCL-730A | 245×300×210 | 46 |
| 14 | 315 | DCL-910A | 245×310×210 | 52 |
| 15 | 375 | DCL-1090A | 275×320×235 | 63 |
| 16 | 400 | DCL-1150A | 275×330×235 | 68 |
没有匹配的规格
DCL-150A配套功率按原表列为37 kW，选型时请核对实际驱动器；400 kW以上规格按使用要求设计。
