产品特点

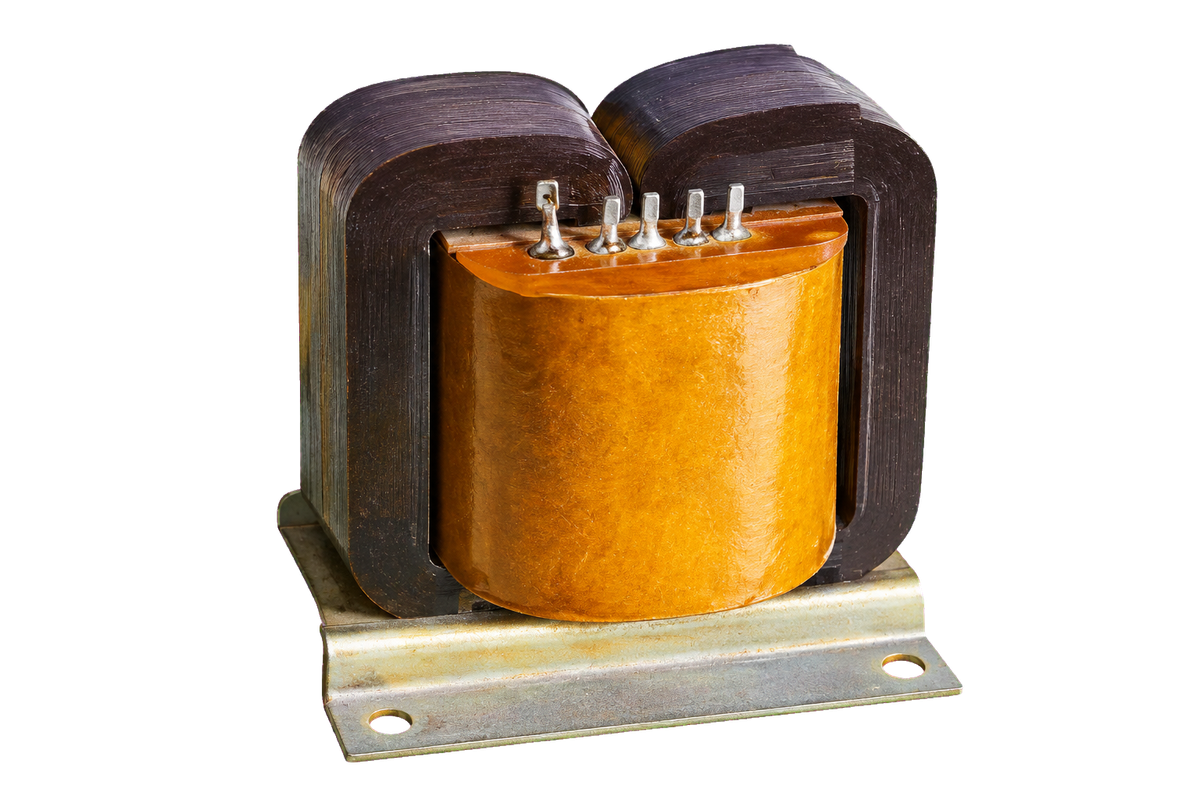

- 铁芯与绕组
- 硅钢带铁芯，线圈排绕与层间绝缘。
- 工艺形式
- 可结合产品要求采用真空浸漆、环氧灌封等工艺。
- 频率选型
- CD、ED及SD系列分别列示50 Hz、400 Hz条件下的规格，不同频率容量不可混用。
应用领域电子仪器、仪表、通讯、广播、电力及相关设备电源配套。
技术参数
| 项目 | 指标 |
|---|---|
| 工作环境温度 | -40℃ ～ 55℃ |
| 绝缘电阻 | DC 500 V，> 100 MΩ |
| 抗电强度 | > 2500 V（1 min） |
| 工作频率 | 50 Hz ～ 60 Hz |
| 耐温等级 | B级（+130℃） |
电气参数及外形尺寸以具体型号的确认图纸为准。
50 Hz与400 Hz规格按各自频率条件选型，容量不可混用。
规格选型
| 铁芯型号 | 功率（VA） | 重量（kg） | 外形尺寸（mm） a×b×h | |
|---|---|---|---|---|
| 50Hz | 400Hz | |||
| ED10×10 | 1.41 | 38.2 | 0.1 | 40×30×35.5 |
| ED10×12.5 | 2.06 | 46.4 | 0.12 | 40×32.5×35 |
| ED10×16 | 3.1 | 57.3 | 0.143 | 40×36×35 |
| ED10×20 | 4.37 | 68.3 | 0.172 | 40×40×35 |
| ED12×12.5 | 4.44 | 65.4 | 0.1795 | 48×36.5×42 |
| ED12×16 | 6.72 | 79 | 0.215 | 48×40×42 |
| ED12×20 | 9.62 | 93.1 | 0.26 | 48×44×42 |
| ED12×25 | 13.4 | 107.4 | 0.31 | 48×49×42 |
| ED16×16 | 21.4 | 175.6 | 0.45 | 64×48×56 |
| ED16×20 | 30.4 | 204 | 0.52 | 64×52×56 |
| ED16×25 | 40.6 | 236 | 0.62 | 64×57×56 |
| ED16×32 | 53.9 | 278 | 0.74 | 64×64×56 |
| ED20×20 | 57.7 | 311 | 0.88 | 80×60×70 |
| ED20×25 | 74.5 | 359 | 1.02 | 80×65×70 |
| ED20×32 | 97.7 | 423 | 1.22 | 80×72×70 |
| ED20×40 | 124 | 491 | 1.46 | 80×80×70 |
| ED25×25 | 131 | 584 | 1.71 | 100×75×88 |
| ED25×32 | 171 | 688 | 2.03 | 100×82×78 |
| ED25×40 | 216 | 796 | 2.39 | 100×90×98 |
| ED25×50 | 270 | 923 | 2.84 | 100×100×88 |
| ED32×32 | 324 | 1202 | 3.67 | 128×96×112 |
| ED32×40 | 406 | 1391 | 4.28 | 128×104×112 |
| ED32×50 | 502 | 1607 | 5.02 | 128×114×112 |
| ED32×64 | 637 | 1889 | 6.09 | 128×128×112 |
| ED40×40 | 711 | 2293 | 7.32 | 160×120×140 |
| ED40×50 | 877 | 2662 | 8.52 | 160×130×140 |
| ED40×64 | 1107 | 3135 | 10.18 | 160×144×140 |
| ED40×80 | 1351 | 3625 | 12.19 | 160×160×140 |
没有匹配的规格
ED25×32、ED25×40的高度按原表列示，订货时请核对确认图纸。
