产品介绍

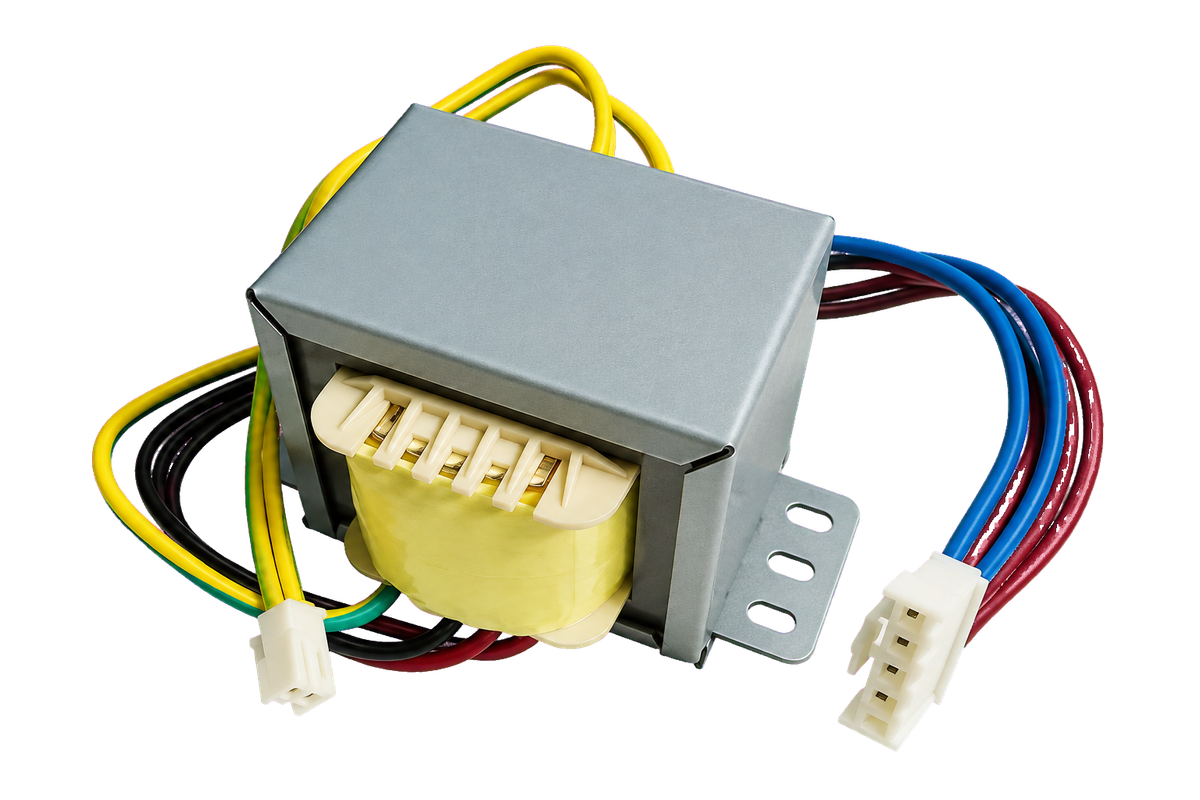

卧式安装结构，容量与固定孔距配套选型。 EI引线式变压器可采用引线或焊片出线，提供卧式与立式安装形式，按容量、安装孔距及设备内部接线方式选型。

产品特点

应用领域民用电器、电子设备、通讯设备、广播电视及仪器仪表。

电气参数及外形尺寸以具体型号的确认图纸为准。

序号	额定容量（VA）	卧式安装				重量（kg）
序号	额定容量（VA）	a（mm）	b（mm）	h（mm）	L（mm）	重量（kg）
1	2	37	32	32	48	0.13
2	3	43	36	36	52	0.19
3	3.5	43	38	36	52	0.2
4	4	43	40	36	52	0.24
5	5	43	44	36	52	0.25
6	5	50	44	43	60	0.29
7	6	50	45	43	60	0.31
8	6	50	46	43	60	0.35
9	8	50	50	43	60	0.4
10	10	50	53	43	60	0.45
11	12	56	48	48	72	0.49
12	14	56	52	48	72	0.53
13	10	59	45	51	73	0.44
14	13	59	45	51	73	0.5
15	15	59	50	51	73	0.54
16	20	59	57	51	73	0.66
17	25	62	55	54	74	0.76
18	30	68	57	58	80	0.82
19	40	68	63	58	80	0.95
20	50	78	67	69	94	1.3
