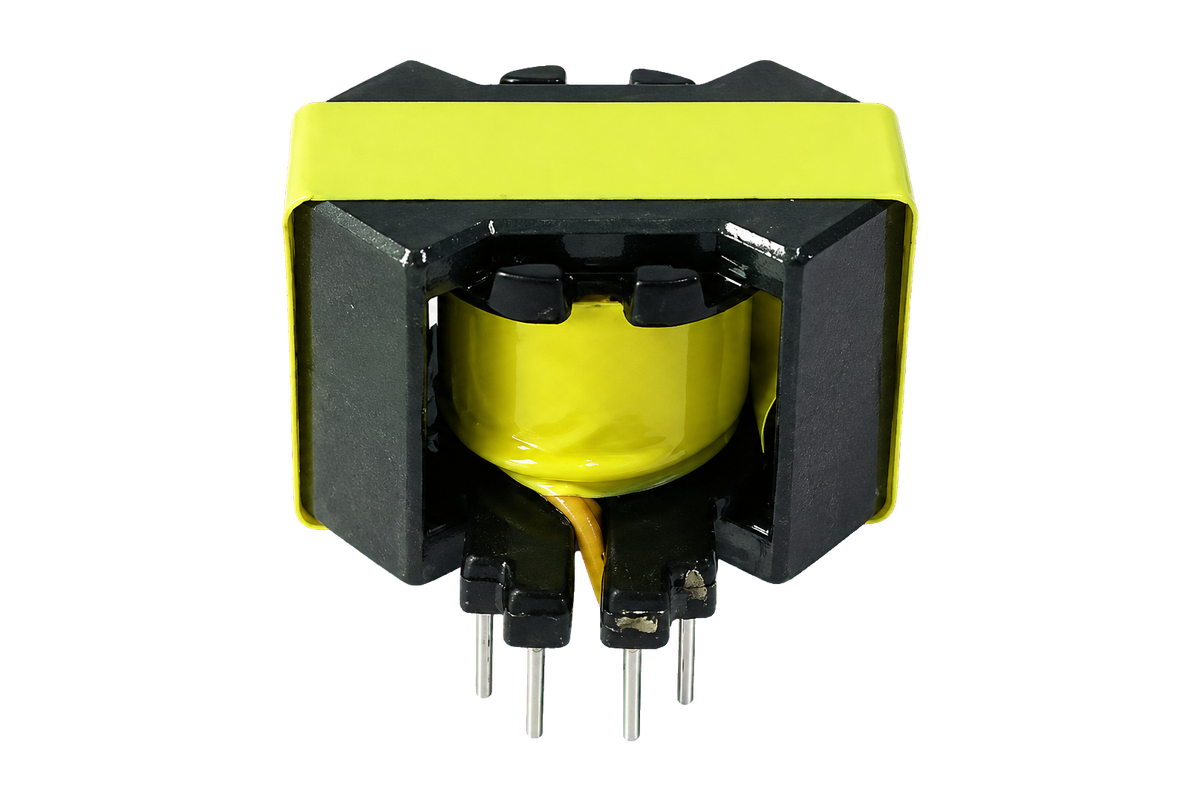

产品特点
- 结构形式
- 多种磁芯、骨架与插针结构。
- 安装选型
- 按外形a、b、h、针距c、排距d及针数核对电路板。
- 电气设计
- 工作频率、输入输出、功率、温升和绝缘要求由实际电路确定。
应用领域开关电源及相关电子设备电路。
技术参数
| 项目 | 指标 |
|---|---|
| 结构 | EE / EC系列 |
| 安装 | 插针式 |
| 电气规格 | 按实际工作电路确认 |
电气参数及外形尺寸以具体型号的确认图纸为准。
规格选型
| 序号 | 磁芯型号 | 外形尺寸（mm） a×b×h | 安装尺寸（mm） | 重量（kg） | ||
|---|---|---|---|---|---|---|
| 针距 c | 排距 d | 针数 | ||||
| 9 | EC2834 | 38×31×26 | 5 | 30 | 6+6 | 30 |
| 10 | EC3541 | 36×29×45 | 5 | 22.5 | 7+7 | 50 |
| 11 | EC4045 | 41×31×48 | 5 | 25 | 6+6 | 100 |
| 12 | EC4245 | 43×31×49 | 5 | 25 | 7+7 | 120 |
| 13 | EC4954 | 50×40×60 | 5 | 28 | 11+11 | 200 |
没有匹配的规格
安装外形不代表额定功率，工作频率、绕组和绝缘要求按实际电路确认。
