产品介绍

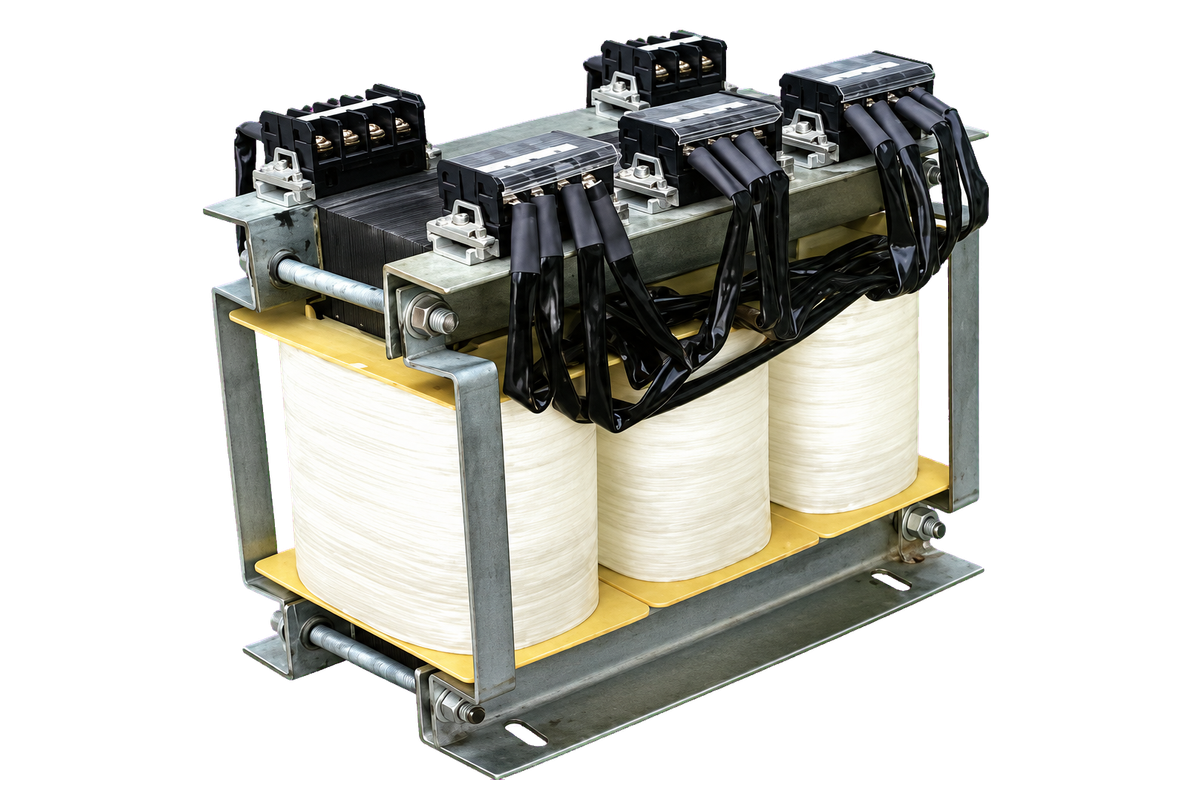

三相绕组，安装尺寸与接线方式按设备要求确认。 EI三相变压器采用三相绕组结构，支持铜螺丝、接线排等出线方式，可按设备的电气参数及安装空间配套设计。

产品特点

应用领域EPS电源、电子设备、通讯及消防设备、电控设备、变速与传动设备。

电气参数及外形尺寸以具体型号的确认图纸为准。

序号	额定容量（kVA）	外形尺寸			安装尺寸		重量（kg）
序号	额定容量（kVA）	a（mm）	b（mm）	h（mm）	L1（mm）	L2（mm）	重量（kg）
1	0.06	130	100	120	90	40	1.9
2	0.1	130	120	120	90	52	3
3	0.15	130	130	120	90	60	3.5
4	0.4	190	140	180	124	54	7.8
5	0.5	190	150	180	124	62	9.5
6	0.65	190	160	180	124	72	11
7	1	190	180	180	124	86	14
8	1.2	260	200	240	100	90	18
9	1.5	260	220	240	100	104	23
10	1.8	260	230	240	100	120	28
11	2	310	250	300	250	90	28
12	3	310	270	300	250	105	36
13	4	310	280	300	250	120	45
14	5	310	300	300	250	140	55
15	6	370	300	360	180	145	80
