控制变压器定制怎样确定容量？负载波动千万别漏算
2026-10-10
“控制柜里明明装了一台500VA的控制变压器，设备运行时却频繁出现接触器吸合异常，这是为什么？”
对于工业自动化设备制造企业来说，控制变压器容量选型看似简单，实际却隐藏着不少容易被忽略的问题。
有些采购人员习惯把所有用电元件的功率相加，再增加一点余量，就认为容量足够了。结果设备正常运行时没什么问题，一到启动、切换或多个执行元件同时动作，控制电压就可能出现明显波动。
尤其是非标控制柜、自动化生产线和工业控制系统，负载并不总是稳定不变的。
控制变压器定制怎样确定容量？关键不仅要计算持续运行负载，还要考虑接触器、继电器等元件动作时的瞬时负载，以及允许的电压波动范围。
容量选得过小，可能影响设备可靠性；盲目选得过大，又可能增加体积、成本和空载损耗。
🔍 一、控制变压器容量，为什么不能只看额定功率？

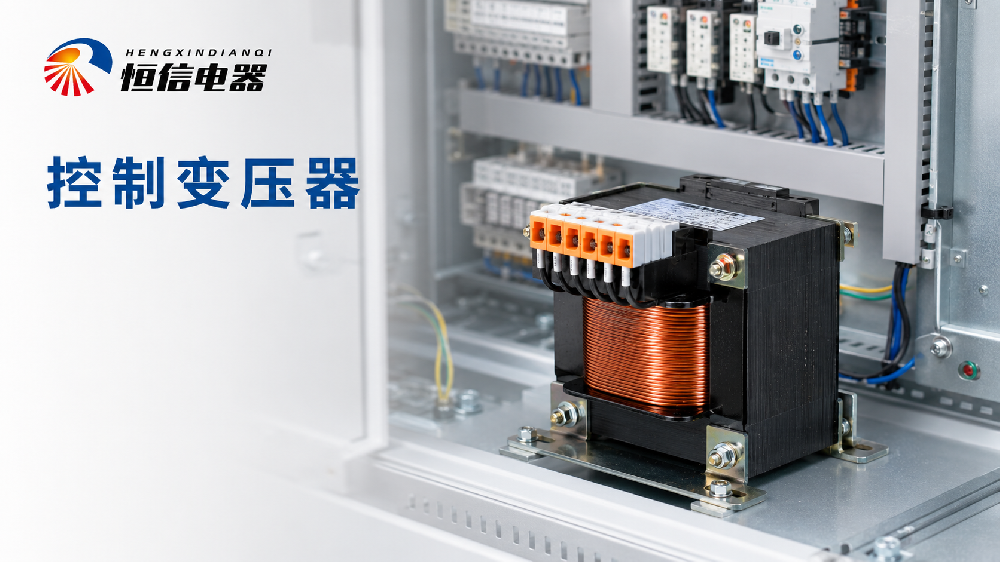

控制变压器主要用于为工业控制回路提供符合要求的电源。
常见负载包括接触器线圈、继电器、电磁阀、指示灯及其他控制元件。
与某些相对稳定的用电设备不同，工业控制回路中的负载经常随着设备动作发生变化。
例如，一台自动化设备可能在待机时只有少量控制元件工作，而在启动阶段，多只接触器需要同时吸合。
此时控制回路的瞬时负载可能明显高于正常运行状态。
如果控制变压器仅按照稳定运行时的功率选型，就可能忽略启动阶段的电压降问题。
控制变压器容量选型，必须同时关注持续负载能力和短时负载特性。
⚙️ 二、先弄清楚VA与W有什么区别
采购控制变压器时，经常会看到100VA、250VA、500VA等容量标识。
这里的VA表示视在功率，W表示有功功率，两者不能在所有情况下直接画等号。
对于单相交流负载，在适用条件下可以使用：
视在功率 S＝电压 U × 电流 I
如果已知有功功率和功率因数，则可以使用：
S＝P ÷ cosφ
其中：
S：视在功率，单位VA；
P：有功功率，单位W；
cosφ：功率因数。
例如，某交流负载有功功率为160W，功率因数为0.8，则其视在功率为：
160 ÷ 0.8＝200VA。
但实际控制回路可能同时存在多种类型的负载，不能简单将所有铭牌上的W数直接相加作为变压器容量。
对于接触器、电磁阀等元件，还应优先查阅厂家提供的吸合功耗、保持功耗或其他相关电气参数。
📊 三、持续运行负载，应该怎样计算？
确定控制变压器容量，第一步是整理所有需要由该变压器供电的负载。
例如，某工业控制柜中有以下用电元件：
| 控制元件 | 数量 | 单个运行视在功率 | 合计 |
|---|---|---|---|
| 接触器线圈 | 4只 | 12VA | 48VA |
| 继电器线圈 | 6只 | 5VA | 30VA |
| 指示灯及其他负载 | — | — | 22VA |
| 合计 | 100VA |
<text color="secondary" size="sm">注：以上参数仅为演示计算方法的假设数据，并非具体产品的实际额定值。</text>
如果这些负载能够同时持续运行，那么在示例条件下，运行视在功率合计为100VA。
但实际设计中，还需要核实各负载是否真的同时工作、额定电压是否一致，以及功率数据是否适用于所选供电方式。
此外，还要结合变压器运行环境、温升要求和厂家技术资料确定容量。
持续负载计算只是第一步，不能直接把100VA当作最终定制容量。
⚡ 四、负载波动为什么是控制变压器选型的关键？
控制变压器最容易被低估的负载，往往来自电磁类元件的瞬时动作。
例如，交流接触器线圈在吸合过程中，其视在功率可能明显高于保持吸合状态时的数值。
如果多个接触器同时启动，瞬时负载就可能快速增加。
这时候，控制变压器需要在短时间内提供足够的输出能力，并将电压降控制在负载允许范围内。
否则可能出现：
接触器吸合不可靠；
继电器动作异常；
控制电压短时下降；
设备启动失败；
控制回路反复动作。
需要注意，并非所有接触器和控制元件都具有相同的启动特性，具体应以元件制造商的技术资料为准。
控制变压器不是只要额定容量够大就一定没问题，还需要验证瞬时负载下的输出电压表现。
🧮 五、瞬时负载怎么计算？看懂一个实际选型思路
假设某控制系统中，原本已经有80VA的负载持续运行。
设备启动时，又有两只接触器同时吸合，每只接触器的吸合视在功率为150VA。
那么，在这一假设条件下，启动瞬间需要关注的负载规模为：
80＋150×2＝380VA。
但这里必须强调：
380VA是示例中的瞬时负载合计，并不意味着必须直接选择380VA或更大额定容量的控制变压器。
因为变压器的短时供电能力，还与持续负载、瞬时持续时间、内部阻抗、允许电压降及具体产品设计有关。
正确做法是将以下数据提供给变压器厂家：
持续运行负载；
同时吸合元件的数量；
各元件吸合视在功率；
瞬时负载持续时间；
控制回路允许的最低工作电压；
输入电压及允许波动范围。
由技术人员结合实际产品的负载能力和电压调整特性，确定合适的容量与设计方案。
🌡️ 六、容量余量是不是越大越安全？
有些采购人员为了避免容量不足，习惯直接选择远大于计算需求的控制变压器。
这种做法虽然看起来保守，但并不一定合理。
容量过大可能带来设备体积增加、安装空间占用、采购成本提高以及空载损耗增加等问题。
尤其是结构紧凑的工业控制柜，变压器尺寸往往受到严格限制。
但反过来，如果容量余量不足，也可能使变压器长期处于不合理的负载状态，增加温升和运行风险。
因此，容量余量不能简单采用一个适用于所有设备的固定比例。
应该综合考虑实际负载、同时使用情况、环境温度、通风条件及未来扩展需求。
科学选型的目标不是容量越大越好，而是在满足性能和安全要求的前提下实现合理匹配。
🏭 七、控制变压器定制，还要确认哪些参数？
除了容量，控制变压器定制还涉及多个技术条件。
第一，输入输出电压。
根据实际供电系统和控制回路要求确定，不能仅凭常见电压规格直接套用。
第二，工作频率。
应与实际供电条件及产品设计要求相匹配。
第三，安装尺寸。
确认外形尺寸、安装孔位、接线端子及控制柜内部空间。
第四，绝缘与温升要求。
根据产品用途、适用标准和实际运行条件确定。
第五，工作环境。
考虑环境温度、通风、湿度以及其他特殊使用条件。
第六，负载变化情况。
明确是否存在频繁启停、集中吸合或其他短时负载变化。
对于非标控制变压器，建议在设计阶段就提供完整负载清单和动作时序，而不是等样品完成以后再补充。
🧪 八、定制样品完成后，怎样验证容量是否合适？
控制变压器容量选型不能只停留在纸面计算。
对于存在明显负载波动的控制系统，样品验证尤其重要。
建议根据适用标准及技术协议，重点检查以下内容：
1. 额定负载测试。 验证产品在规定负载条件下的输出表现。
2. 瞬时负载验证。 检查相关元件同时动作时的控制电压变化。
3. 温升测试。 确认产品在规定运行条件下符合温升要求。
4. 绝缘性能检测。 验证产品满足相应电气安全要求。
5. 整机运行验证。 观察设备启动、运行及负载切换过程中的实际表现。
对于相关控制变压器产品，可结合GB/T 19212《变压器、电抗器、电源装置及其组合的安全》系列标准中适用的技术要求进行评估。
具体测试项目和判定标准，应根据产品类别、使用环境及技术协议确定。
❓ 九、常见问题 FAQ
Q1：控制变压器容量应该按照什么计算？
应综合考虑持续运行视在功率、瞬时负载、同时动作情况、允许电压降及实际运行条件，而不能只看负载有功功率。
Q2：控制变压器容量选大一点是不是更安全？
适当余量有助于满足实际运行需求，但容量并非越大越好，应结合负载特性、安装空间及技术要求合理确定。
Q3：接触器吸合功率需要计算进去吗？
需要。尤其当多个接触器同时动作时，应重点评估瞬时负载及其对控制电压的影响。
Q4：控制变压器定制可以按照设备负载清单设计吗？
可以向具备相应研发能力的厂家提供负载清单、动作时序、输入输出参数及安装要求，由技术人员评估定制方案。
Q5：控制变压器容量计算完成后，还需要打样吗？
对于新设计或特殊负载工况，建议通过样品测试及整机验证，确认实际性能是否满足要求。
文章摘要：控制变压器定制容量应根据持续运行负载、接触器等元件的瞬时吸合负载、允许电压降及实际工作环境综合确定，不能简单将所有元件功率相加后直接选型。对于负载波动明显的工业控制系统，应提供完整负载清单和动作时序，并通过样品测试与整机验证确认容量及输出性能，避免容量不足或过度选型。
🏢 十、恒信电器：结合负载需求开展控制变压器定制
潍坊恒信电器有限公司成立于1997年，长期从事电子变压器、干式变压器、电抗器及电磁兼容滤波器等产品的研发、生产、销售与服务。
公司拥有研发工程师、技术设计及工艺优化人员，可根据客户提供的技术参数、图纸及实际应用需求开展变压器定制化设计与生产。
对于控制变压器定制项目，客户可以提供输入输出电压、额定容量、负载清单、安装尺寸及实际工作条件，与技术人员共同评估产品方案。
在生产方面，恒信电器配备标准化生产车间、自动化及半自动化生产设备和精密检测设备，并建立原材料抽检、过程巡检、成品全检、出库复检四级质量控制机制。
对于存在频繁启停、集中吸合或特殊负载要求的控制系统，应在前期充分确认技术条件，并根据需要安排样品验证。
控制变压器定制的价值，不只是生产一台符合标称容量的产品，更是让产品的实际供电能力与设备运行需求相匹配。
结语
控制变压器定制怎样确定容量？
如果只看设备正常运行时的负载，很容易忽略启动和切换阶段的瞬时需求。
但如果一味放大容量，又可能增加不必要的成本和空间占用。
真正合理的做法，是先整理完整负载清单，明确哪些元件持续工作、哪些元件会同时动作，再结合允许电压降和实际工况进行技术选型。
控制变压器容量选型，最怕的不是计算复杂，而是把关键负载漏算了。
对于工业设备制造企业来说，把负载波动考虑在设计之前，比设备装好以后再更换变压器更有价值。
